低合金焊管是一種結(jié)合了低合金鋼優(yōu)良性能與焊接工藝高效性的管材，廣泛應(yīng)用于石油、天然氣、化工、建筑、機械制造等領(lǐng)域。以下從定義、特點、生產(chǎn)工藝、應(yīng)用領(lǐng)域、選型要點及市場趨勢等方面進行詳細介紹：

　　一、定義與分類

　　低合金焊管是以低合金鋼為原料，通過焊接工藝(如高頻直縫焊、螺旋埋弧焊等)制成的管材。低合金鋼是在碳鋼基礎(chǔ)上添加少量合金元素(如錳、硅、釩、鈮、鈦等，總量一般≤5%)，以改善鋼的強度、韌性、耐腐蝕性或焊接性能。

　　分類：

　　按焊接工藝：高頻直縫焊管(ERW)、螺旋埋弧焊管(SSAW)、直縫埋弧焊管(LSAW)。

　　按用途：結(jié)構(gòu)用焊管、流體輸送用焊管、低壓流體輸送用鍍鋅焊管、機械結(jié)構(gòu)用焊管等。

　　按合金元素：錳系低合金焊管、釩鈦低合金焊管、微合金化焊管等。

　　二、低合金焊管的特點

　　高強度與輕量化

　　低合金鋼通過合金化設(shè)計，強度顯著高于普通碳鋼(如Q345鋼屈服強度≥345MPa)，可在相同承載能力下減少管壁厚度，實現(xiàn)輕量化。

　　良好的韌性與低溫性能

　　合金元素細化晶粒，提高韌性，尤其適用于低溫環(huán)境(如-40℃以下)，避免脆性斷裂。

　　優(yōu)異的焊接性能

　　低合金鋼的碳當量(CEV)較低，焊接時不易產(chǎn)生裂紋，適合自動化焊接工藝，生產(chǎn)效率高。

　　耐腐蝕性提升

　　部分低合金鋼(如含銅、磷的耐候鋼)可在大氣中形成致密氧化膜，延長使用壽命，減少防腐涂層成本。

　　成本效益

　　相比高合金鋼(如不銹鋼)，低合金焊管成本更低，同時性能優(yōu)于普通碳鋼，是性價比高的選擇。

　　三、生產(chǎn)工藝

　　原料準備

　　選用低合金鋼熱軋或冷軋板卷，化學成分需符合標準(如GB/T 1591《低合金高強度結(jié)構(gòu)鋼》)。

　　成型工藝

　　高頻直縫焊管(ERW)：板卷經(jīng)成型機彎曲成管狀，通過高頻電流加熱邊緣至熔融狀態(tài)，加壓焊接。

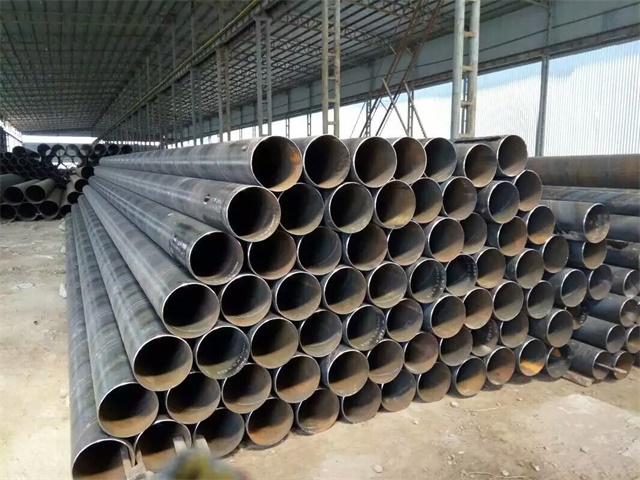

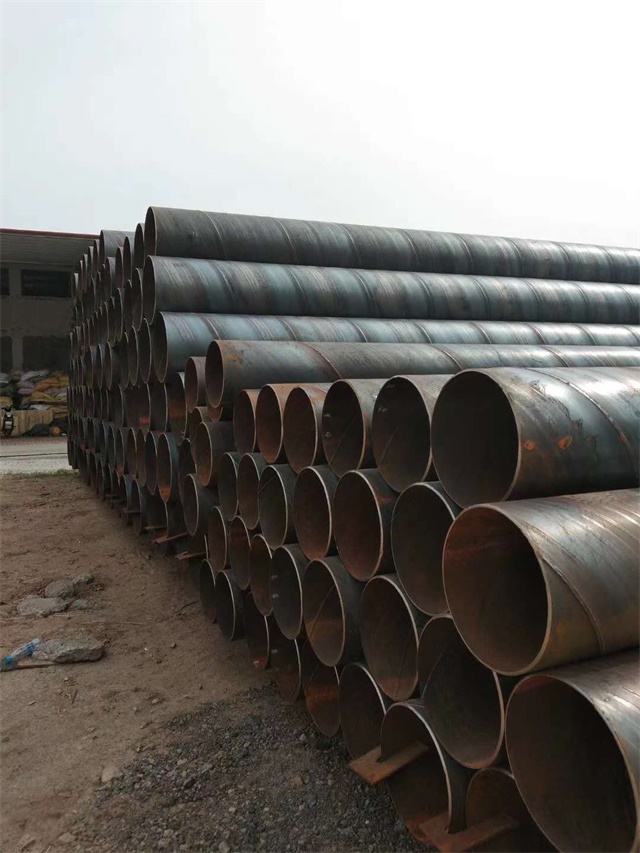

　　螺旋埋弧焊管(SSAW)：板卷以螺旋角成型，埋弧焊連續(xù)焊接，適用于大口徑管材。

　　直縫埋弧焊管(LSAW)：鋼板預彎后對接，埋弧焊焊接，適用于高壓、厚壁管材。

　　焊縫處理

　　焊縫需進行在線或離線熱處理(如正火、回火)，消除焊接應(yīng)力，改善組織性能。

　　檢測與質(zhì)量控制

　　無損檢測：超聲波探傷、X射線探傷檢測焊縫內(nèi)部缺陷。

　　力學性能測試：拉伸試驗、彎曲試驗、沖擊試驗驗證強度與韌性。

　　尺寸檢驗：外徑、壁厚、橢圓度、直線度等需符合標準(如API 5L、GB/T 9711)。

　　四、應(yīng)用領(lǐng)域

　　石油天然氣輸送

　　用于長輸管線(如西氣東輸工程)，低合金焊管(如X70、X80級)可承受高壓、耐腐蝕，降低運輸成本。

　　結(jié)構(gòu)工程

　　建筑鋼結(jié)構(gòu)、橋梁、塔架等，利用高強度特性減少用鋼量，提高結(jié)構(gòu)穩(wěn)定性。

　　機械制造

　　液壓支架、起重機、挖掘機等設(shè)備，需承受動態(tài)載荷，低合金焊管的韌性可避免疲勞斷裂。

　　化工與海洋工程

　　輸送腐蝕性介質(zhì)(如酸、堿、鹽水)，耐候鋼焊管可減少涂層維護，降低全生命周期成本。

　　車輛制造

　　汽車車架、掛車底盤等，輕量化設(shè)計可提高燃油效率，同時滿足強度要求。

　　五、選型要點

　　強度等級

　　根據(jù)設(shè)計壓力選擇鋼級(如Q345、Q390、Q420等)，需滿足標準最小屈服強度。

　　焊接工藝

　　高頻焊管適合小口徑、薄壁管;螺旋焊管適合大口徑、中厚壁管;直縫焊管適合高壓、厚壁管。

　　耐腐蝕性

　　潮濕或腐蝕性環(huán)境需選擇耐候鋼或增加防腐涂層(如3PE、環(huán)氧煤瀝青)。

　　低溫韌性

　　寒冷地區(qū)需選擇沖擊韌性符合要求的鋼種(如-40℃沖擊功≥34J)。

　　標準與認證

　　國內(nèi)項目需符合GB/T 3091《低壓流體輸送用焊接鋼管》、GB/T 9711《石油天然氣工業(yè)管線輸送系統(tǒng)用鋼管》等標準;出口項目需符合API 5L、ASTM A53等國際標準。

　　六、市場趨勢與技術(shù)創(chuàng)新

　　高強度化

　　開發(fā)X100、X120級超高強度焊管，進一步降低管線建設(shè)成本。

　　耐腐蝕技術(shù)

　　研發(fā)雙金屬復合焊管(如不銹鋼內(nèi)襯碳鋼)、非金屬涂層焊管，延長使用壽命。

　　智能化生產(chǎn)

　　應(yīng)用工業(yè)互聯(lián)網(wǎng)技術(shù)，實現(xiàn)焊接參數(shù)實時監(jiān)控、質(zhì)量追溯，提高生產(chǎn)效率。

　　綠色制造

　　推廣短流程工藝(如連鑄連軋直接成管)，減少能耗與排放。

　　七、典型案例

　　中俄東線天然氣管道

　　采用X80級低合金螺旋焊管，管徑1422mm，壁厚21.4mm，設(shè)計壓力12MPa，全長5111公里，是國內(nèi)首條大規(guī)模采用X80鋼級的管道。

　　港珠澳大橋

　　橋墩鋼管樁采用Q390低合金焊管，直徑2.5m，壁厚40mm，需承受海水腐蝕與船舶撞擊，通過防腐涂層與陰極保護實現(xiàn)120年設(shè)計壽命。

　　八、常見問題與解決方案

　　焊縫裂紋

　　原因：焊接參數(shù)不當、母材含碳量過高、冷卻速度過快。

　　解決方案：優(yōu)化焊接工藝(如預熱、后熱)、選用低碳當量鋼種、控制冷卻速度。

　　尺寸偏差

　　原因：成型輥磨損、焊接變形、定徑機調(diào)整不當。

　　解決方案：定期更換成型輥、增加焊縫熱處理工序、優(yōu)化定徑機參數(shù)。

　　耐腐蝕性不足

　　原因：涂層厚度不均、焊縫區(qū)域未處理、環(huán)境腐蝕性超預期。

　　解決方案：采用3PE涂層、對焊縫進行噴砂處理、增加陰極保護系統(tǒng)。
